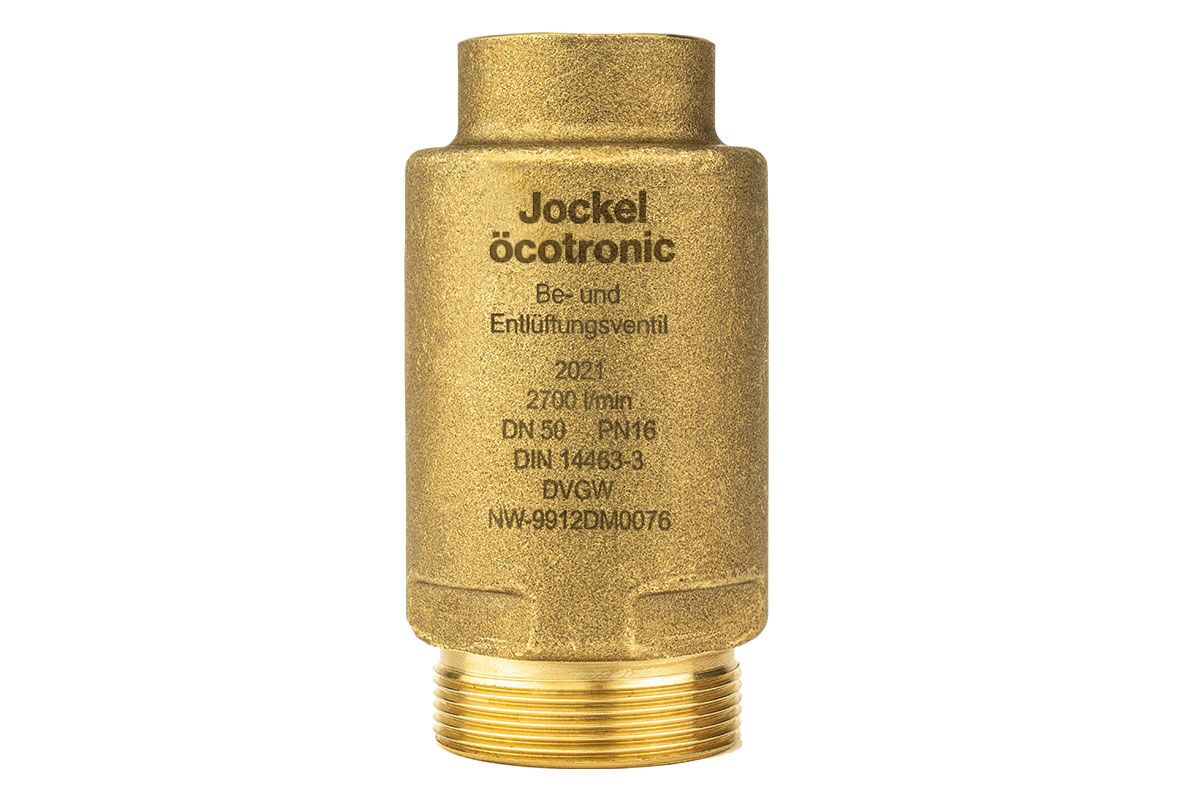

öcotronic BEL 2700

Be- und Entlüftungsventil PN16 nach DIN 14463-3 für Löscherwasserleitungen

Be- und Entlüftungsleistung von mehr als 2700 l / min.

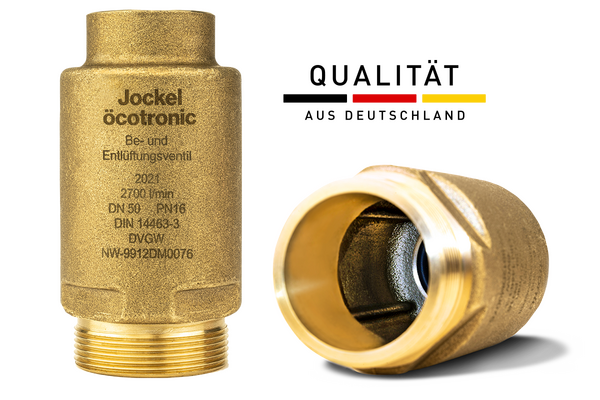

Produktbild

Der BEL 2700 ist für die Installation an den Endpunkten oder Hochpunkten der Löschwasserleitungen trocken und nass/trocken vorgesehen. Das Ventil ermöglicht eine schnelle Flutung sowie eine Entleerung der Leitung nach Gebrauch. Dies erfolgt automatisch, da das Ventil erst bei anstehendem Wasser schließt und nach dem Ablassen des Wassers wieder öffnet.

Der BEL 2700 verfügt über eine DVGW-Zulassung und erfüllt mit einer geprüften Be- und Entlüftungsleistung von mehr als 2700 l/min. alle geforderten DIN-Vorgaben.

Sie erhalten mit dem BEL 2700 ein echtes Qualitätsprodukt „Made in Germany“ in der gewohnten hochwertigen öcotronic-Qualität. Entwicklung und Fertigung liegen in Deutschland. Dadurch sind wir nicht abhängig von internationalen Liefer- und Transportrisiken und  können Ihnen bereits jetzt eine hohe Warenverfügbarkeit sowie schnelle und nachhaltige Lieferwege zusichern.



Logo       Logo

Eigenschaften BEL 2700:

  • Geprüfte Entlüftungsleistung > 2700 l / min
  • DVGW Prüf-Nr.: NW-9912DM0076

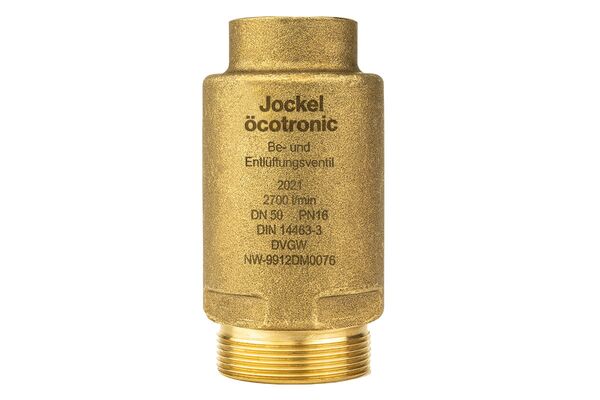

  • Messinggehäuse PN16 mit 2“ Außengewinde (DN50)
  • EPDM 60-Dichtung
  • Kugelabdichtend
  • Senkrechter Einbau

So funktioniert der Rohrbe- und Entlüfter BEL 2700 für Löscherwasserleitungen im Detail

Der BEL 2700 ist eine selbsttätige Einrichtung mit Schwimmkörper (Kugel). Er dient zur Be- und Entlüftung von Löschwasserleitungen.

Der BEL 2700 gewährleistet somit eine schnelle Flutung sowie Entleerung der Rohrleitung nach Gebrauch.

Bei dem Befüllvorgang der Rohrleitung strömt die Luft dynamisch aus dem Entlüftungsventil, durch den steigenden Wasserpegel verschließt die Schwimmerkugel das Ventil. Nach dem Öffnen der Entleerungsarmatur fällt der Druck in der Leitung, und die Kugel senkt sich, so dass die Rohrleitung belüftete wird.

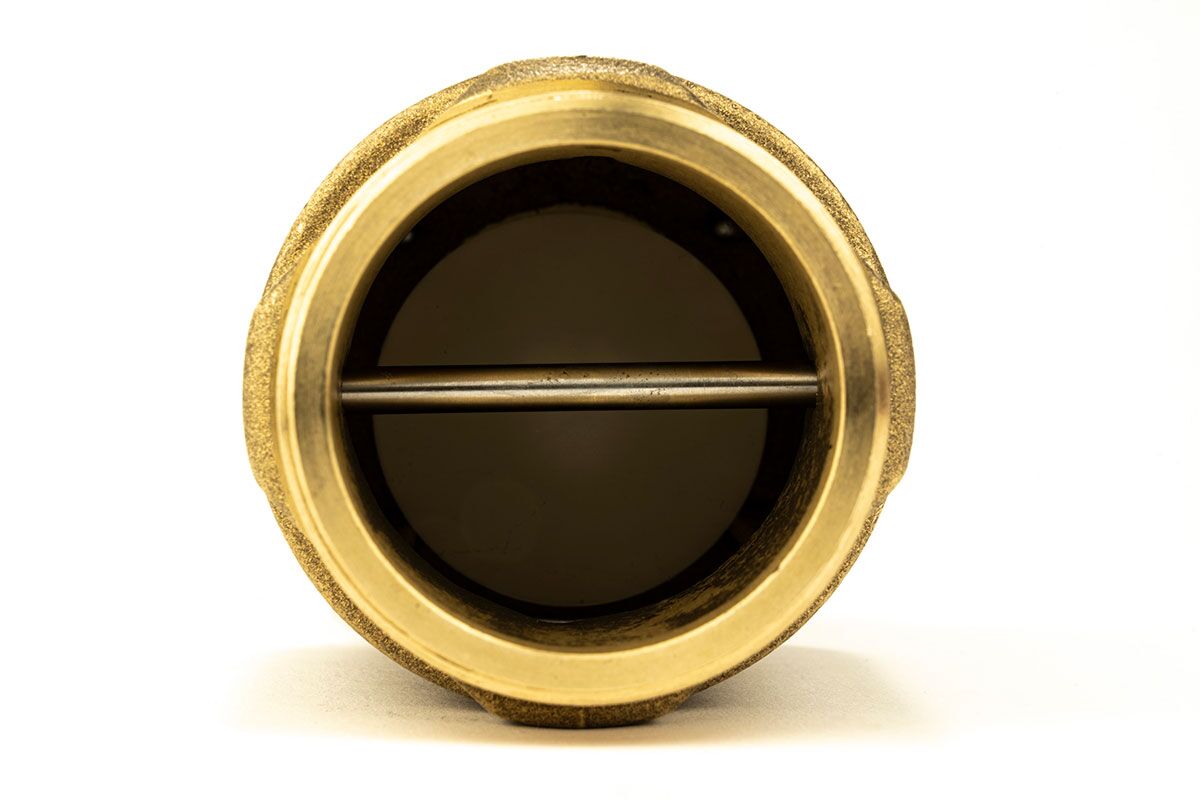

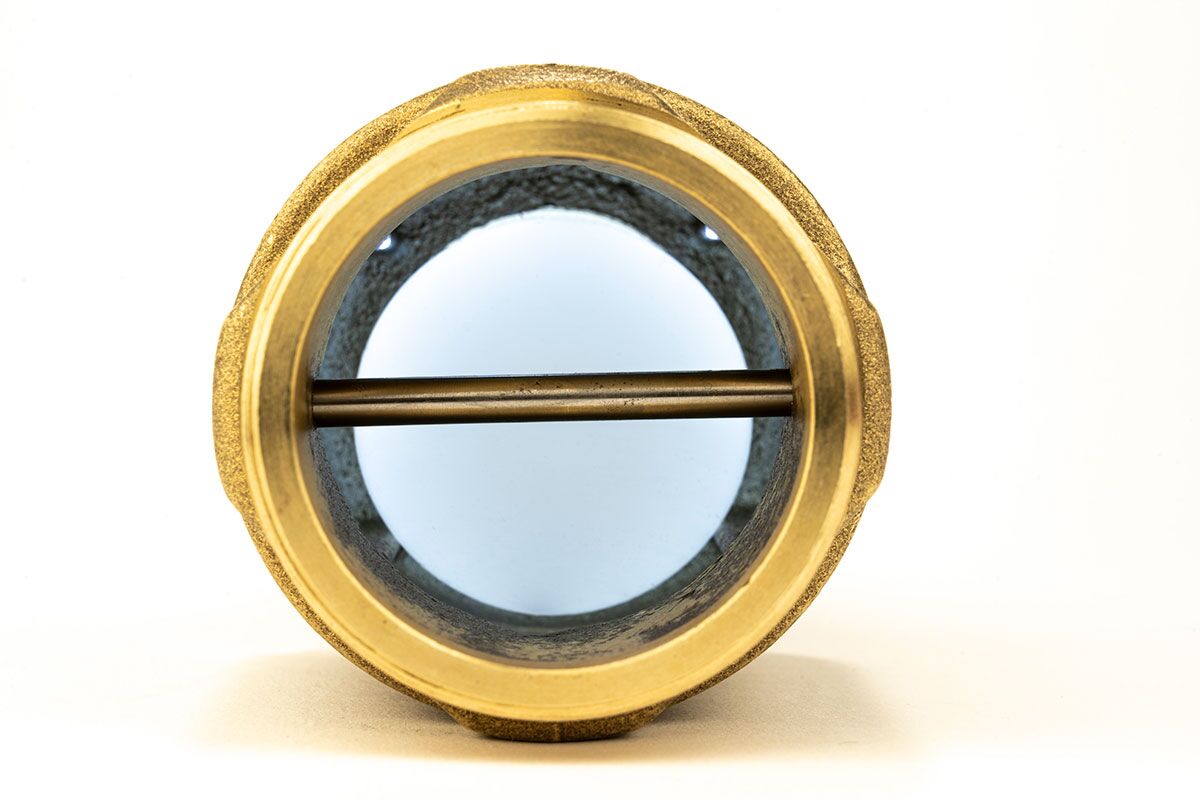

Der Schwimmkörper (Kugel) befindet sich bei entleerter Leitung in seiner untersten Lage, bei gefüllter und luftfreier Leitung in oberster Lage innerhalb des Ventils.

Die Löschwasserleitung „trocken“ und „nass-trocken“ muss mit Be- und Entlüftungsventilen nach DIN 14463-3 am Ende jeden Stranges versehen werden. Die maximale Entlüftungsmenge kv Luft muss mindestens 2000 l/min betragen. Durch die Länge der Rohrleitung und/oder durch den Rohrverlauf können zusätzliche Rohrbe- und Entlüfter erforderlich werden.

Technische Daten

Eingang G2A (DN50)
Ausgang G1 ¼“ (DN32)
Leistung der Entlüftung 2700 l / min
Gewicht 1,32 kg
Abmessung 135,5 mm x 70 mm
